      ZK1501發電機組微光安全監測預警系統

      分享到:
      時間: 2018-08-31
      瀏覽人數:
      產品名稱: ZK1501發電機組微光安全監測預警系統
      產品型號:  ZK1501
      產品簡介:

      ZK1501發電機組微光安全監測預警系統是我公司開發的一款專門針對電廠滑環室中發電機轉子與碳刷之間局部放電現象進行探測、判斷和預警的系統。操作方便,可靠性高。

      ZK1501發電機組微光安全監測預警系統由我公司自主開發和研制的ZK1500-II型微光傳感器、ZK1501-I型數據處理單元和ZK1501-I型顯示單元組成,具有監測弧光、液晶顯示和以手機短信通知的方式來提醒故障情況的功能,能夠對發電機組電弧光進行狀態監測、記錄弧光強度并及時以液晶顯示和短信形式告警。

      詳細信息

      主要功能及特點:

      該裝置配置有測試功能、通信功能等功能,具體功能配置參見下表:

      裝置測試功能配置

      項目

      功能名稱

      是否包含

      測試功能

      弧光監測,可接24個微光傳感器

      通信

      網口

      RS232

      GPRS-GSM

      硬件配置

      TF

      ① 紫外光微光傳感器可完成可見光濾除,并將過濾后紫外光轉換為高效光信號傳輸。

      ② 紫外光微光傳感器具有RS485通信和4-20mA輸出功能。

      ③ 傳感器具有極高探測靈敏度,自適應閾值調節,以滿足多種現場應用需求。

      ④ 配有數據處理單元,集中接收并處理傳感器數據,可以集中接收處理多達24個傳感器。

      ⑤ 具有人機界面顯示功能

      ⑥ 通信方式靈活多樣,既可將數據轉換為modbus、標準104、103等協議傳送到后臺監控系統;也可通過GPRS數據信號或GSM短信信號發送給檢修人員,滿足改造站或戶外安裝的需求。

      ⑦ 供電方式靈活,室內的正常取電、PT取電、戶外光伏取電等,解決不同現場的供電問題。

      ⑧ 適應不同的故障場所,發電機組滑環室、環網柜、開關柜、戶外高壓線纜等。

      ⑨ 數據處理單元可以直接接入光纖測溫傳感器,做到光信號和溫度信號的綜合采集預警。

      產品技術指標:

      1、ZK1501-I型數據處理單元



      1. 電源:單相交流220V57V。

      2. 額定頻率:50Hz。

      3. 最大功率:35W。

      4. 弧光監測靈敏度:1Uw。

      5. 內置鋰電池:12V,6800 mA。

      6. 可接微光傳感器數量:24個。

      2、 ZK1500-II型微光傳感器

      1. 特性
      - 感光面積:2.65 × 2.65 mm
      - 三個范圍(高、中、低)可選

      2. 探測區域:角度+/-45度,正前方及左右各2米距離,即4 x 2米空間

      3. 工作條件(Ta=25℃)

      參數

      符號

      數值

      單位

      電源電壓

      Vcc

      +8~+12 V (DC)

      V

      工作溫度

      Topr

      -20 to +80

      °C

      存儲溫度

      Tstg

      -40 to +100

      °C





      4. 電子和光學特性(Ta=25℃,Vcc=+12V

      序號

      參數

      符號

      條件

      最小值

      典型值

      最大值

      單位

      1

      光譜響應范圍

      λ



      200

      -

      850

      nm

      2

      峰值靈敏波長

      λp



      -

      350

      -

      nm

      3

      飽和輸入功率



      λ=λp

      25

      500

      2500

      nw

      4

      光靈敏度

      S



      10

      20

      -

      nW

      5. 輸出:

      ① RS485通信,modbus協議,波特率9600;

      ② 4-20mA輸出。

      說明:在沒有光源的情況下,輸出是4.10mA左右,根據不同的微光傳感器,最低輸出電流會有稍許誤差。

      880uw/cm2微光傳感器基本不會動作,保持在4.10mA左右。

      888uw/cm2以上會有一定的跳變變化,跳變變化一覽表:

      序號

      光功率

      電流輸出

      1

      880uw/cm2

      4.10mA

      2

      890uw/cm2

      15.07mA左右跳變

      3

      895 uw/cm2

      16.04mA左右跳變

      4

      1000uw/cm2

      19.97mA左右跳變

      建議使用定值:將895 uw/cm2設置為報警定值。

      3、ZK1501-I型顯示單元



      1. 觸摸顯示屏:5寸。

      2. 工作電壓:DC5V。

      3. 工作溫度:-20—70℃。

      4. 工作濕度:10%-90% RH。



      產品圖片:

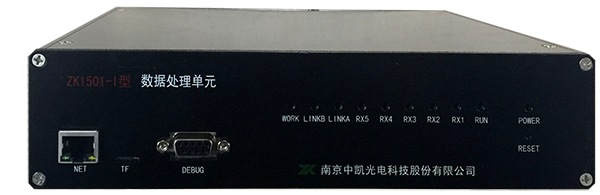

                                   ZK1501-I型數據處理單元正視圖

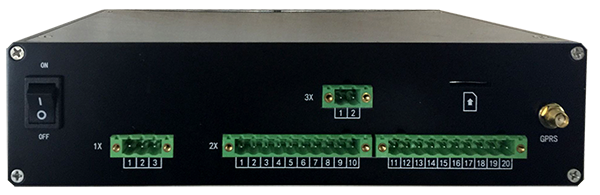

                                                             ZK1501-I型數據處理單元后視圖

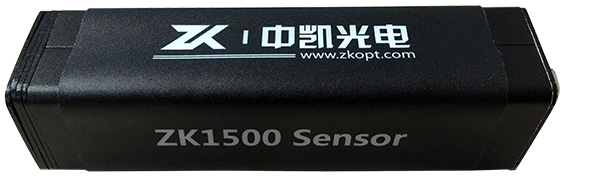

                                                             ZK1500-II型微光傳感器外型圖






      ZK1501-I型顯示單元正視圖
